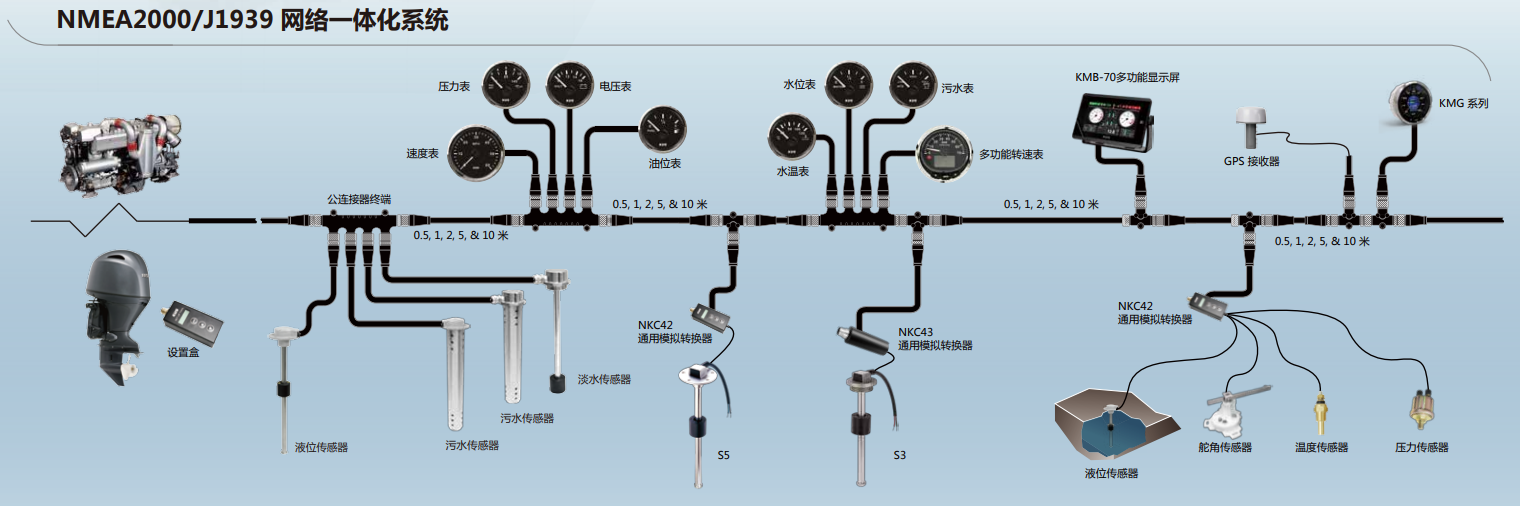

宇洛科技-船用/發電機信號解決方案-NMEA2000/J1939 網絡一體化系統
Sea N系列儀表是由8款連接在 NMEA2000&J1939信號上的儀表組成：
? 油位表 ? 水位表 ? 污水表 ? 電壓表 ? 水溫表 ? 壓力表 ? 速度表 ? 轉速表
特 征：
? 兼容NMEA2000&J1939信號
? LCD屏可以顯示NMEA2000和J1939發動機上所有可供的數據及報警信息
? 轉速表，速度表和所有2寸儀表數據都源自于CAN-BUS
? 支持發動機關鍵參數 ? 雙層防霧玻璃蓋設計
? IP67 防水等級
? 太陽強光下清晰顯示
? 即插即用防水型連接器
除提供轉速顯示，Sea N系列轉速表的LCD顯示屏 可以實時顯示以下數據：
發動機平衡 ? 電池使用狀態 ? 發動機溫度 ? 引擎工作時間 ? 油壓 ? 油耗 ? 報警
1：油位表
KN00001 NMFR-BS NMEA2000信號 SS316 12V 直徑52MM
KN00200 NMFR-WS NMEA2000信號 SS316 12V 直徑52MM
2：油壓表
KN05000 NMPR-BS-0-10 NMEA2000信號 SS 316 0-10bar 12V 直徑52mm
KN05100 NMPR-WS-0-10 NMEA2000信號 SS 316 0-10bar 12V 直徑52mm
3：水位表
KN01000 NMWR-BS NMEA2000信號 SS316 空位-滿位 12V 直徑52MM
NK01100 NMWR-WS NMEA2000信號 SS316 空位-滿位 12V 直徑52MM
4：電壓表
KN03000 NMVR-BS-8-16 NMEA2000 SS316 8-16V 12V 直徑52MM
KN03100 NMVR-WS-8-16 NMEA2000 SS316 8-16V 12V 直徑52MM
5：轉速表
KN07000 NMHB-BS-7KL 發動機轉速/冷卻水溫度/引擎工作時間/油壓/平衡度/油位百分比/油箱1 郵箱2 郵箱3 郵箱4 SS316 0-7000rpm 12V 直徑85MM
KN07100 NMHB-WS-7KL 發動機轉速/冷卻水溫度/引擎工作時間/油壓/平衡度/油位百分比/油箱1 郵箱2 郵箱3 郵箱4 SS316 0-7000rpm 12V 直徑85MM
6：速度表
KN08000 NMOB-BS-60 NMEA2000 SS316 0-60MPH 12V 直徑85MM
KN08100 NMOB-WS-60 NMEA2000 SS316 0-60MPH 12V 直徑85MM
7：水溫表
KN04000 NMTR-BS-40-120 NMEA2000 SS316 40~120℃ 12V 直徑52MM
KN04100 NMTR-WS-40-120 NMEA2000 SS316 40~120℃ 12V 直徑52MM
8：污水表
KN02000 NMGR-BS NMEA2000 SS316 空位-滿位 12V 直徑52MM
KN02100 NMGR-WS NMEA2000 SS316 空位-滿位 12V 直徑52MM
Sea N系列配件
85mm SN轉速表及速度表線束
JYS0417
母端連接線
JXE00244
JXE00240
JXE00168
雙通公端T型連接線
JXE00169
雙通母端T型連接線
JXE00170
雙通公母端T型連接線
JXE00251
公端連接線
JXE00189
JXE00242
JXE00235
JXE00236
JXE00238
公母端連接線
JXE00239
JXE00190
JXE00234
JXE00233
JXE00257
JXE00243
JXE00258
JXE00259
雙通母端連接線
JXE00237
JXE00191
JXE00241
90度彎角轉換接口
JXE00195
三通T型轉換接口
JXE00192
公端終端電阻
JXE00193
母端終端電阻
JXE00194

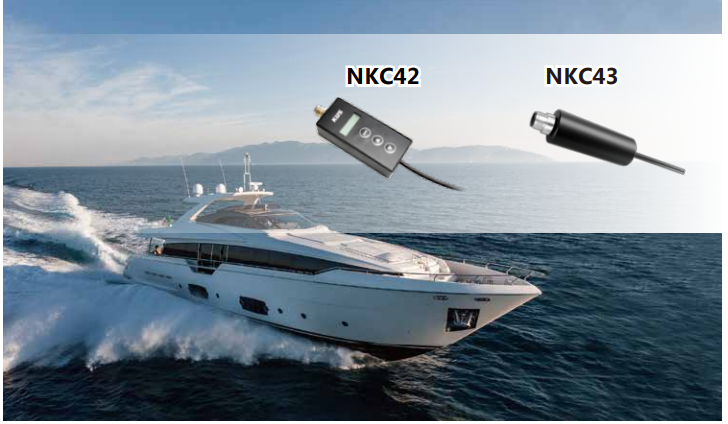

NKC42/NKC43通用模擬轉換盒
? NKC可直接連接J1939和NMEA2000信號的發動機，能將電阻信號轉換成NMEA 2000 或J1939 CAN-BUS 信號。
? IP67 防水等級
? J1939 & NMEA2000 通信協議也可用于其它陸上裝置。
? NKC可以用于獲取發動機上的數據，以及其他電阻傳感器輸出的壓力和溫度等信息。
JKE00233 NKC42 4 通道轉換盒
尺寸 NKC42 90*40*25mm
防護等級 IP67
信號輸出 NMEA2000/J1939 網絡信號
工作電壓 8~32V
連接方式 Male "Micro-C" Pinout
工作溫度 -40℉ ~ +185℉(-40℃~+85℃)
最大電流 50mA
NKC43 轉換盒
1通道 JX200066(0-190ohm）
1通道 JX200067(240-30ohm)
4通道 JKE00525
尺寸 NKC43 70*?27mm
防護等級 IP67
信號輸出 NMEA2000/J1939 網絡信號
工作電壓 8~32V
連接方式 Male "Micro-C" Pinout
工作溫度 -40℉ ~ +185℉(-40℃~+85℃)
最大電流 50mA
NJ/JN網關
NJ網關將NMEA2000網絡中的發動機轉速，油壓，溫度和電壓數據轉換成J1939網絡中的相應信息；
JN網關將J1939網絡中的發動機轉速，油壓，溫度和電壓數據轉換為NMEA2000網絡中的相應信息。
尺寸 93.8 x 39.6 x 32.3 mm
產品名稱：
JN/JX200068(J1939-NMEA2000）
NJ/JX200069（NMEA2000-J1939)
重量 76g
工作電壓 9~16V
功耗 <50mA
負載等效數量 1
工作溫度 -30~+75℃
儲存溫度 -40~+80℃
防護等級 IP65
設置盒
料號: JX200021
KUS Sea N 系列的儀表和液位傳感器有許多可配置參數，如下包含默認值。
假如您不使用默認值，那么您需要使用設置盒來設置儀表和傳感器；
儀 表
? 油位表/水位表/污水表
油箱編號（舉例）-默認值是油箱 0
儀表可以支持控制16個油箱液位（0-15）
? 冷卻水溫表/壓力表
發動機編號（舉例）-默認值是發動機 0
儀表可以支持控制16個引擎 （0-15）
傳感器
? 液位容器默認類型是油箱，您也可以任意重新設置傳感器的液體容器類型，如清水箱，污水箱，活水箱，油箱，黑水箱等；
? 油箱編號（舉例）-默認值是油箱 0 ，儀表可以在特定的油箱內支持控制16個油箱液位（0-15）。
GPS接收器
GPS 接收器接收衛星信號且可通過NMEA2000 和 J1939 信號能提供高精確度實時位置信息。
NMEA2000 JKE00169
J1939 JKE00229
電話：13715181445
網址：http://fei-long.com.cn
地址：深圳市羅湖區水貝二路特力大廈
